Pour insérer des images, il faut au préalable charger le paquet
graphicx. En utilisant au besoin le menu
, insérer
dans le préambule, c'est-à-dire avant
\begin{document}, l'instruction :
\usepackage{graphicx}
On va reprendre le document sur Lausanne et Genève pour y insérer une image. Enregistrez cette image et déplacez le fichier Lausanne.jpg dans le même dossier que le document LaTeX.

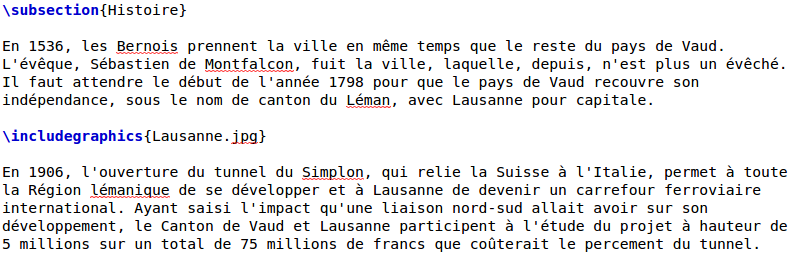

Ajoutons l'instruction
\includegraphics{Lausanne.jpg} à l'endroit où l'on souhaite insérer l'image :
En compilant, on constate que l'image est trop grande et qu'il faut la réduire. En codant
\includegraphics[scale=0.3]{Lausanne.jpg}
l'image s'affiche avec une taille correspondant à 30 % de la taille originale.
On peut bien sûr encore centrer l'image avec l'environnement \begin{center}...\end{center}.
En modifiant l'échelle de l'image de 0.3 à 0.4, puis 0.5, ... on constate un problème : une image prend en général passablement de place, de sorte qu'elle rend le découpage des pages parfois mal aisé. LaTeX résout très bien ce problème : s'il reste suffisamment de place sur la page courante, il y place l'image, sinon il la dispose sur la page suivante. Cela empêche d'avoir des pages à moitié vide. Ceci est assuré par l'environnement
\begin{figure}[placement]...\end{figure}
où placement peut être l'une ou plusieurs des lettres suivantes, selon l'ordre de préférence du positionnement désiré :

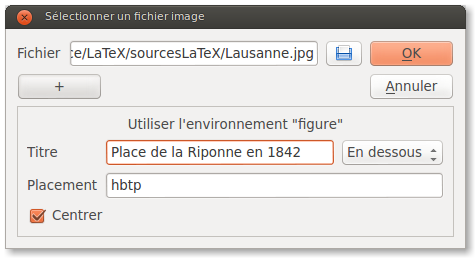

Après la théorie, la pratique est rendue très facile grâce au menu
.
Il suffit d'ouvrir l'image, puis de cliquer sur le symbole +
pour préciser le placement, ainsi que le titre de l'image.
Après avoir ajusté l'échelle de l'image, on obtient directement le code :
De même, placez cette image dans la section concernant la Réforme à Genève, afin d'obtenir ce document.
La liste des figures s'obtient grâce à l'instruction \listoffigures
