Étiquetage

Commande \rput

La commande \rput(x,y){...} permet de placer, au point (x,y), son argument, qui peut être aussi bien du texte que d'autres instructions de dessin.

Avant d'être déplacé vers le point (x,y), l'argument peut au préalable subir une rotation d'angle α centrée à l'origine, avec la commande \rput{α}(x,y){...}

Commande \uput

La commande \rput s'avère bien peu pratique pour étiqueter les sommets d'une figure, car les étiquettes doivent figurer non sur les points eux-mêmes, mais à côté d'eux.

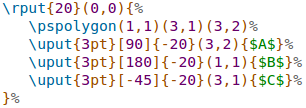

Pour cela, on utilise plutôt la commande \uput{r}[φ]{α}(x,y){...} dont les derniers arguments α et (x,y) jouent le même rôle qu'avec la commande \rput.
Les deux premiers arguments servent à positionner l'étiquette par rapport au point (x,y) en spécifiant en quelque sorte ses coordonnées polaires, c'est-à-dire à quelle distance et dans quelle direction elle se situe.

télécharger le code
télécharger le code

Points

La commande \psdots(x,y) permet d'afficher explicitement le point de coordonnées (x,y) d'une figure.
L'apparence du point se modifie grâce à l'argument optionnel dotstyle.

Segments

Les commandes qui suivent, pour marquer les segments, nécessitent de charger dans le préambule, après le paquetage pstricks, un autre paquetage :

On notera également qu'en lieu et place de la commande \psline, il faut ici utiliser la commande \pcline.

Trois commandes permettent, après avoir dessiné un segment, d'y ajouter une étiquette :

• \naput{...} place l'étiquette au-dessus du segment ;
• \nbput{...} place l'étiquette en-dessous du segment ;
• \ncput{...} place l'étiquette sur le segment ; il est alors avantageux d'utiliser la forme étoilée \ncput*{...} pour effacer la partie du segment chevauchant l'étiquette.

télécharger le code

Quelques arguments optionnels permettent de régler le positionnement de l'étiquette (comme avec la commande \uput) :

• labelsep détermine la distance entre l'étiquette et le segment.
• nrot indique l'angle d'orientation du texte par rapport à l'horizontale.
  La valeur :U est particulièrement utile, puisqu'elle oriente automatiquement l'étiquette, de façon à ce qu'elle soit parallèle au segment.

télécharger le code

Signalons enfin l'argument optionnel offset de la commande \pcline, qui permet de décaler un segment d'un côté ou de l'autre, selon sa valeur positive ou négative.

télécharger le code

Exercices

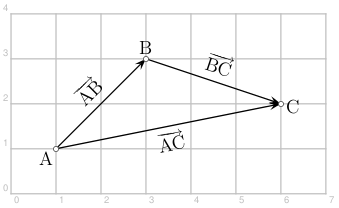

Reproduire les figures suivantes :
