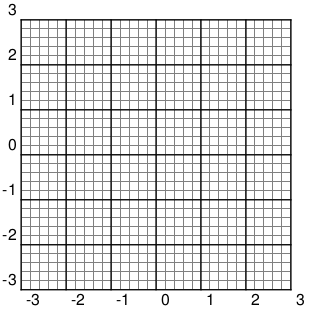

La commande \psgrid(x1,y1)(x2,y2) permet de réaliser un quadrillage dont le coin inférieur gauche a pour coordonnées (x1,y1) et le coin supérieur droit (x2,y2).

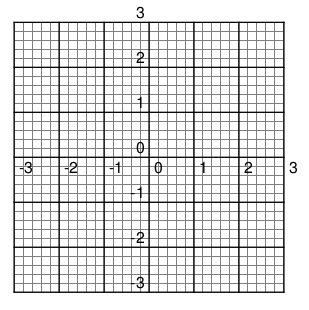

En codant plutôt \psgrid(x0,y0)(x1,y1)(x2,y2), on spécifie encore l'abscisse x0 des graduations verticales et l'ordonnée y0 des graduations horizontales.
|
|
|
|
|
|

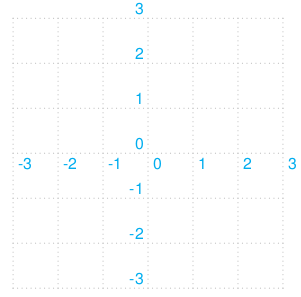

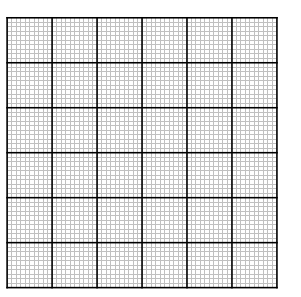

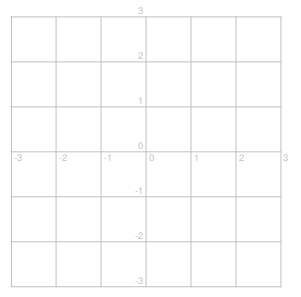

Plusieurs paramètres optionnels servent à régler l'apparence du quadrillage et du sous-quadrillage :
télécharger le code |
|
télécharger le code |
|
télécharger le code |
|
Pour tout ce qui suit, on devra ajouter dans le préambule
.
La commande \psaxes(x0,y0)(x1,y1)(x2,y2) fonctionne de même que la commande \psgrid, mais trace un système d'axes.
|
|

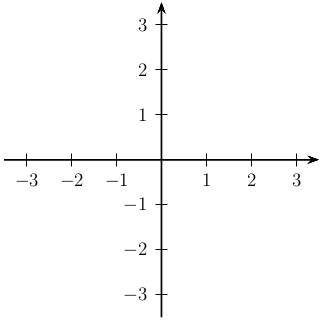

On peut bien entendu ajouter des flèches aux axes :
|
|
|
|
Pour changer la taille des graduations, on recourt aux commandes de changement de taille de LaTeX :
|
|
|
|
Les paramètres optionnels Dx et Dy permettent de régler l'incrémentation des graduations horizontale et verticale.
|
|
Les paramètres optionnels xsubticks et ysubticks permettent d'indiquer le nombre de subdivisions des unités sur chacun des axes.
|
|

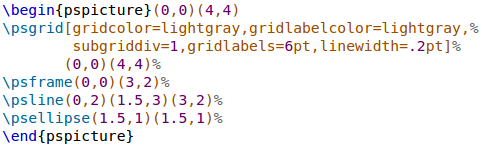

Par défaut, l'unité est le cm.

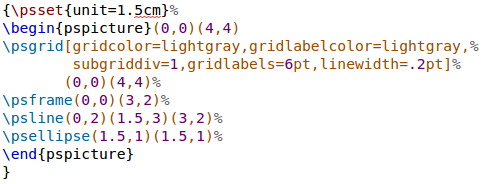

Pour réduire ou agrandir un dessin, il suffit de modifier la valeur de l'unité.
Par exemple, pour obtenir une figure deux fois plus petite, il suffit d'ajouter,
au tout début du code, la commande
.
|
|
|
|
|
|
télécharger le code |

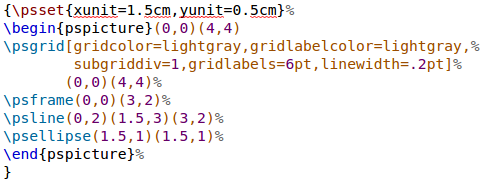

On peut également définir une échelle différente sur les deux axes, en spécifiant indépendamment xunit et yunit.
|
|
