Placement d'un graphique dans un texte

Ce qui est présenté ici vaut tout aussi bien pour les graphiques produits avec PSTricks que pour n'importe quelle image. On pourra donc sans autre remplacer l'environnement \begin{pspicture} ... \end{pspicture} par la commande \includegraphics{...}.

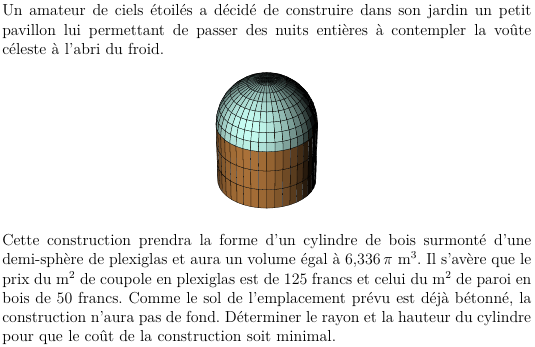

Graphique centré

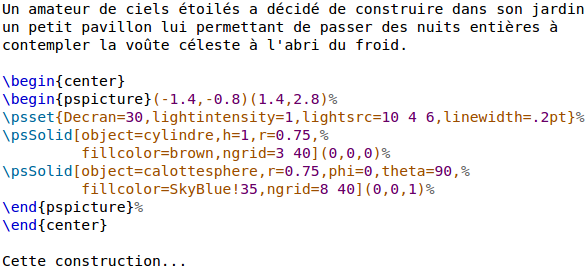

Pour centrer un graphique, il suffit de l'insérer dans l'environnement \begin{center} ... \end{center}

télécharger le code

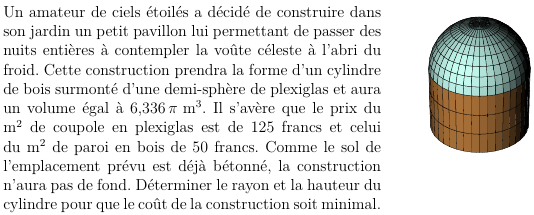

Graphique à côté du texte : 1^re méthode

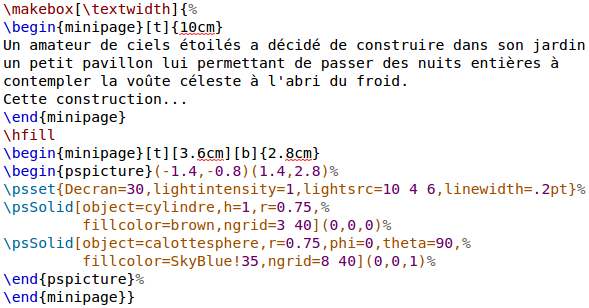

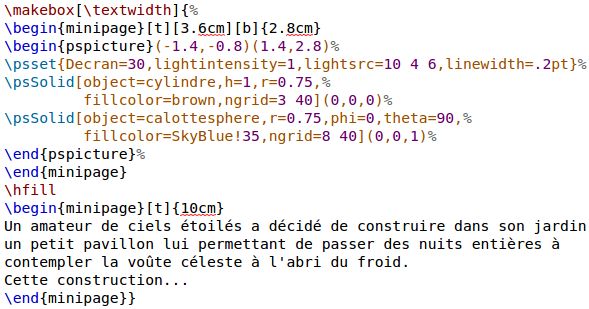

Pour autant que le graphique et le texte aient approximativement la même hauteur, on peut créer une boîte horizontale occupant toute la largeur du texte, contenant deux minipage, l'une pour le texte, l'autre pour le graphique.

télécharger le code

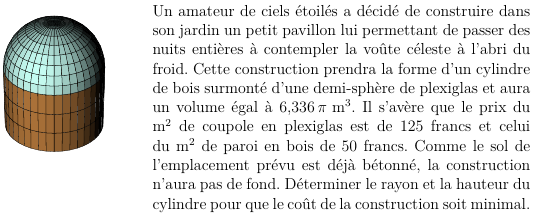

Même méthode avec le graphique de l'autre côté :

télécharger le code

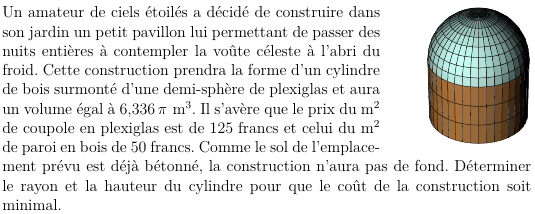

Graphique à côté du texte : 2^e méthode

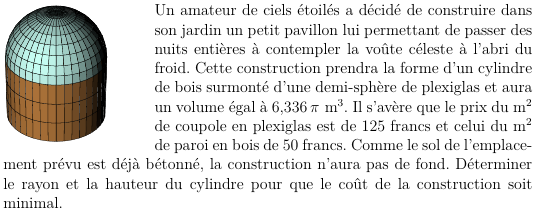

L'inconvénient de la méthode précédente est que l'on n'a besoin d'un retrait du texte (pour laisser de la place pour le graphique) seulement pour les premières lignes du paragraphe et non pour toutes ses lignes.

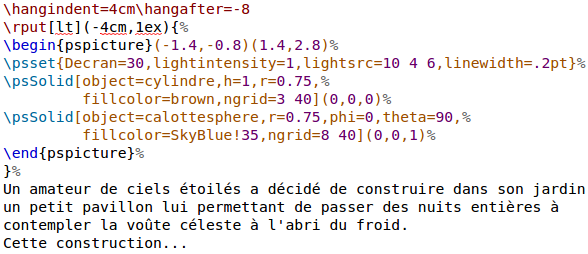

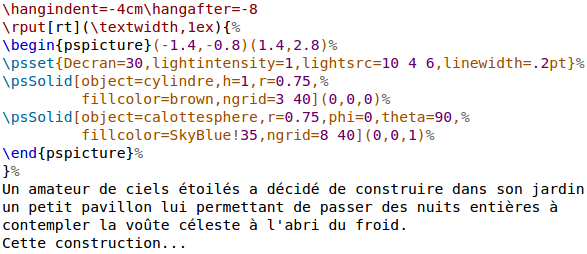

On peut obtenir ce résultat avec les commandes \hangindent et \hangafter :

• \hangindent spécifie l'indentation du paragraphe. Une valeur positive indique une indentation à gauche, tandis qu'une valeur négative marque une indentation à droite.
• \hangafter indique le nombre de lignes indentées. Une valeur négative indique le nombre de lignes à indenter au début du paragraphe, alors qu'une valeur positive indique le nombre de lignes à ne pas indenter en début de paragraphe, avant que les suivantes le soient.

télécharger le code

On constate que le graphique doit être placé au bon endroit avec la commande \rput.

De même, voici comment placer le graphique à gauche :

télécharger le code

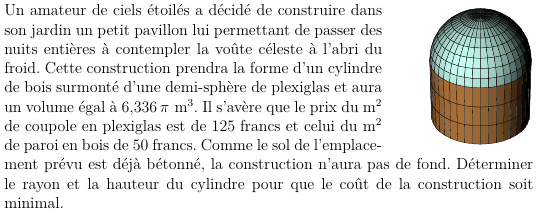

Graphique à côté du texte : 3^e méthode

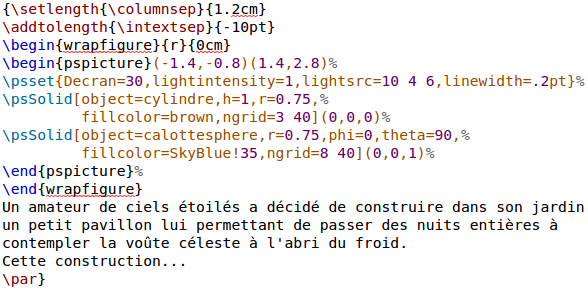

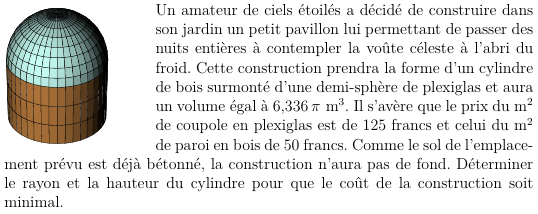

Une autre façon d'obtenir le même résultat qu'avec la 2^e méthode consiste à utiliser le paquetage wrapfig, qu'il convient donc de charger dans le préambule avec l'instruction \usepackage{wrapfig}.

On dispose alors de l'environnement \begin{wrapfigure}[nombre de lignes]{placement}{largeur} ... \end{wrapfigure}.

• Le nombre de lignes est optionnel, ce qui signifie qu'il n'est nécessaire de spécifier le nombre de lignes à indenter que si l'on est insatisfait du réglage par défaut.
• Le placement prend seulement deux valeurs : r ou l, selon que l'on désire placer la figure à droite ou à gauche du texte.
• En spécifiant une largeur nulle, on laisse le soin à LaTeX de calculer automatiquement la largeur nécessaire à la figure. Sinon, on peut soi-même indiquer la largeur à réserver.

Pour ajuster la distance entre la figure et le texte du paragraphe, il faut modifier les longueurs \columnsep ou \intextsep, selon que l'on désire corriger la distance horizontale ou verticale.

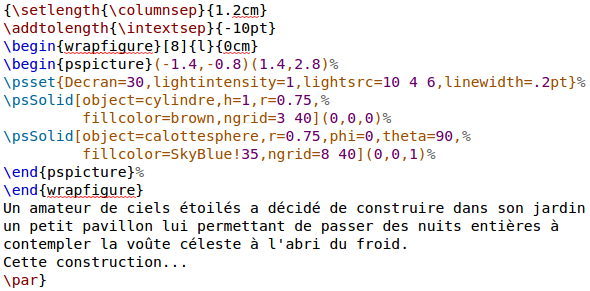

télécharger le code

On remarque ici que l'on a fixé la distance horizontale entre la figure et le texte à 1.2cm, alors que la distance verticale a été diminuée de 10pt.

Voici la version correspondante avec le graphique de l'autre côté :

télécharger le code

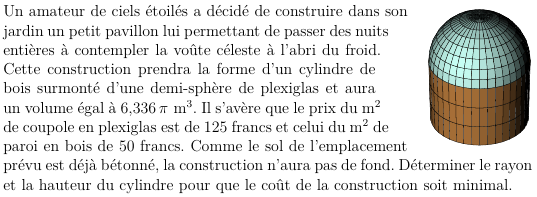

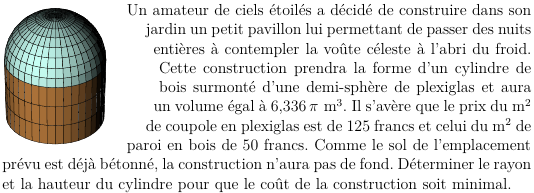

Graphique à côté du texte : 4^e méthode

La dernière méthode est sans doute la plus laborieuse, mais aussi celle qui offre le plus de possibilités. Il s'agit d'une élaboration de la 2^e méthode.

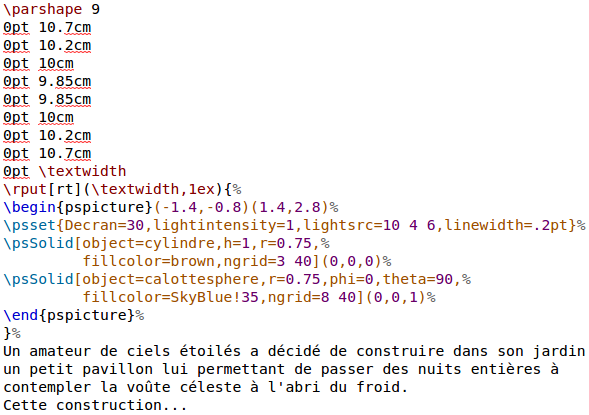

On recourt ici à la commande \parshape n i₁ l₁ i₂ l₂ i₃ l₃ ... qui spécifie respectivement l'indentation et la longueur de la ligne pour les n premières lignes du paragraphes, les suivantes gardant le dernier réglage.

télécharger le code

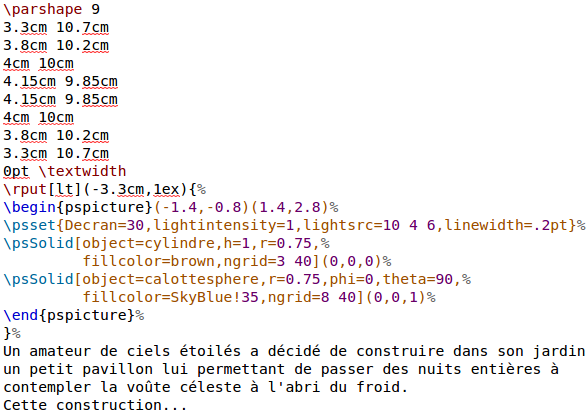

Voici l'utilisation de cette méthode pour placer le graphique de l'autre côté :

télécharger le code
